用途：	3G网络	类型：	网络通信
风格：	有线	型号：	齐全
规格：	235*200*70	商标：	中性
包装：	中性包装	材质：	ASB阻燃
产量：	1000000

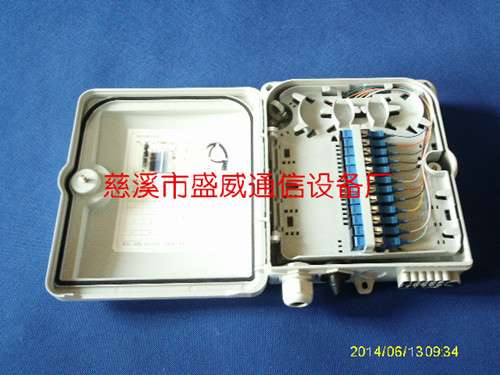

12芯光纤接续盒 12芯光纤分线箱 12芯光纤分线盒
慈溪市盛威通信设备厂—塑料箱体材质采用ABS+PC阻燃V0级塑料注塑而成满足电信，联通，移动，铁通标准要求，安装方便简单，是光纤工程改造的可选购的光纤产品。 表1型号及配置表 型号 结构尺寸（图1） 满配置容量 挂墙安装尺寸（图2） AxBxC(mm) 分路 熔接 AxB (mm) SWTX35FS-16 340*240*100 1：16 24芯 160*220 SWTX35FS-32 420*320*137.5 1：32 48芯 215*300 SWTX35FS-8 240*200*60 1:8 12芯 210*210 一、概述 本设备是适用于FTTH网络 电信网络 数据通信网络 局域网等 二、结构特点： 1、 箱体全封闭式结构，外形简洁美观。 2、 箱体材料PC+ABS，防潮、防水、防尘、抗腐蚀耐老化性能优越，防护等级达到IP54。 3、 双层结构的设计,上层为光分器配线层,下层为光纤熔接层. 4、 光分器模块采用抽屉式模块化设计,具有很强的互换性和通用性. 5、 配线盘可翻转操作，施工、维护方便快捷。 6、 箱体安装方式可采用挂墙或抱杆安装方式，室内室外均可使用。 三、技术条件： 1、环境要求 工作温度： -40℃～+60℃ 相对湿度： ≤85%（+30℃） 大气压力：70KPa～106Kpa 2、主要技术指标 光缆进入数量:1X2根(上下进缆均可) 皮纤进入数量:1X2根(上下进缆均可)) 箱门开启角度:180° 适配器可选SC\FC\LC 3、防雷技术指标 箱体接地装置与箱体绝缘，绝缘电阻不小于1000MΩ/500V（直流电）； IR≥1000MΩ/500V 箱体接地装置与箱体之间耐电压不小于3000V（直流电）/min不击穿，无飞 弧；U≥3000V 四、整体布局及型号及配置： 表1型号及配置表 型号 结构尺寸（图1） 满配置容量 挂墙安装尺寸（图2） AxBxC(mm) 分路 熔接 AxB (mm) SWTX35FS-16 340*255*100 1：16 24芯 160*220 SWTX35FS-32 420*320*137.5 1：32 48芯 215*300 SWTX35FS-8 235*200*70 1:8 12芯 210*210 图1 结构尺寸 图2 挂壁安装尺寸 五、产品布纤结构： 图3 16D分路箱走纤示意图 图4 32D分路箱走纤示意图 六、安装方式： 1．挂墙安装 按下表1挂墙安装尺寸用冲击钻在墙上打好4个孔，敲入Φ7.5*40塑料膨胀管，将箱体按打孔位置挂到墙上，并用螺丝完全固定。(如图5) 2．抱杆安装 用1对简易抱箍将安装背架固定到通信杆上。（如图6）

型号	结构尺寸（图1）	满配置容量		挂墙安装尺寸（图2）
	AxBxC(mm)	分路	熔接	AxB (mm)
SWTX35FS-16	340*240*100	1：16	24芯	160*220
SWTX35FS-32	420*320*137.5	1：32	48芯	215*300
SWTX35FS-8	240*200*60	1:8	12芯	210*210

一、概述
本设备是适用于FTTH网络??电信网络??数据通信网络??局域网等
二、结构特点：
箱体全封闭式结构，外形简洁美观。 箱体材料PC+ABS，防潮、防水、防尘、抗腐蚀耐老化性能优越，防护等级达到IP54。 双层结构的设计,上层为光分器配线层,下层为光纤熔接层.?? 光分器模块采用抽屉式模块化设计,具有很强的互换性和通用性.?? 配线盘可翻转操作，施工、维护方便快捷。 箱体安装方式可采用挂墙或抱杆安装方式，室内室外均可使用。 三、技术条件：
1、环境要求
工作温度：? -40℃～+60℃
相对湿度： ≤85%（+30℃）
大气压力：70KPa～106Kpa
2、主要技术指标
光缆进入数量:1X2根(上下进缆均可)??
皮纤进入数量:1X2根(上下进缆均可))??
箱门开启角度:180°??
适配器可选SC\FC\LC??
3、防雷技术指标
箱体接地装置与箱体绝缘，绝缘电阻不小于1000MΩ/500V（直流电）；
IR≥1000MΩ/500V
箱体接地装置与箱体之间耐电压不小于3000V（直流电）/min不击穿，无飞
弧；U≥3000V
四、整体布局及型号及配置：
表1型号及配置表

型号	结构尺寸（图1）	满配置容量		挂墙安装尺寸（图2）
	AxBxC(mm)	分路	熔接	AxB (mm)
SWTX35FS-16	340*255*100	1：16	24芯	160*220
SWTX35FS-32	420*320*137.5	1：32	48芯	215*300
SWTX35FS-8	235*200*70	1:8	12芯	210*210
